Pourquoi vérifier le réglage d’un niveau laser avec deux murs
Un niveau laser peut projeter une ligne nette tout en étant légèrement déréglé. Une chute, un transport répété ou un support instable peuvent affecter son pendule d’auto-nivellement ou son système optique, sans laisser de trace visible sur le boîtier.
Sur un chantier, une petite erreur prend de l’ampleur avec la distance : elle peut fausser l’alignement d’un plafond, d’une cloison ou d’une rangée de carrelage. Le test des deux murs permet de contrôler l’horizontalité en comparant des repères établis à des positions différentes.
Les moments où le contrôle devient utile
Un contrôle est particulièrement judicieux après une chute, un choc ou un trajet mouvementé. Il permet aussi de vérifier l’appareil avant un chantier exigeant, ou après un prêt lorsque son historique d’utilisation est inconnu.
Pour un usage quotidien, un contrôle régulier aide à repérer une dérive avant qu’elle ne se traduise par une erreur de pose. Un appareil utilisé occasionnellement peut être vérifié avant un projet important et après tout incident susceptible de l’avoir déplacé.
Les signaux qui justifient une vérification sont notamment :
- Une ligne qui semble pencher malgré un calage stable
- Un défaut d’alignement répété dans plusieurs pièces
- Une chute ou un choc, même sans dommage visible
- Une oscillation persistante du faisceau après le nivellement
Préparer le test des deux murs sans fausser la mesure
Une fois le besoin de contrôle établi, la qualité du résultat dépend surtout de la stabilité de l’installation. Un trépied qui bouge ou une ligne mesurée avant la fin de l’auto-nivellement peut faire croire à tort que l’appareil est déréglé.
Choisissez deux murs opposés, dégagés et aussi parallèles que possible. Une distance d’environ cinq mètres facilite la lecture, mais une portée plus grande rend souvent les écarts plus visibles ; notez toujours la distance réellement utilisée.
Le matériel et les conditions de départ
Le matériel nécessaire reste simple : un support rigide, un mètre ruban, un crayon et, si possible, une règle graduée au millimètre. Une cible facilite le repérage lorsque la lumière ambiante rend le faisceau difficile à voir.
Avant de commencer, vérifiez que les piles ou la batterie sont suffisamment chargées. Placez l’appareil sur un sol ferme, éloignez-le des vibrations et attendez que le mécanisme se stabilise ; laissez-le aussi s’acclimater si la température diffère fortement de celle du lieu de stockage.
Pour éviter les erreurs de préparation :
- Immobilisez fermement le trépied et son plateau
- Choisissez une ligne laser nette et facile à marquer
- Attendez la fin du clignotement de nivellement
- Mesurez la distance entre les deux murs
Réaliser le test des deux murs étape par étape
Avec le matériel prêt, le test consiste à établir une première référence depuis le milieu, puis à contrôler l’autre mur depuis une position proche du premier. Cette comparaison aide à distinguer une pente réelle de la simple marge normale de l’appareil.

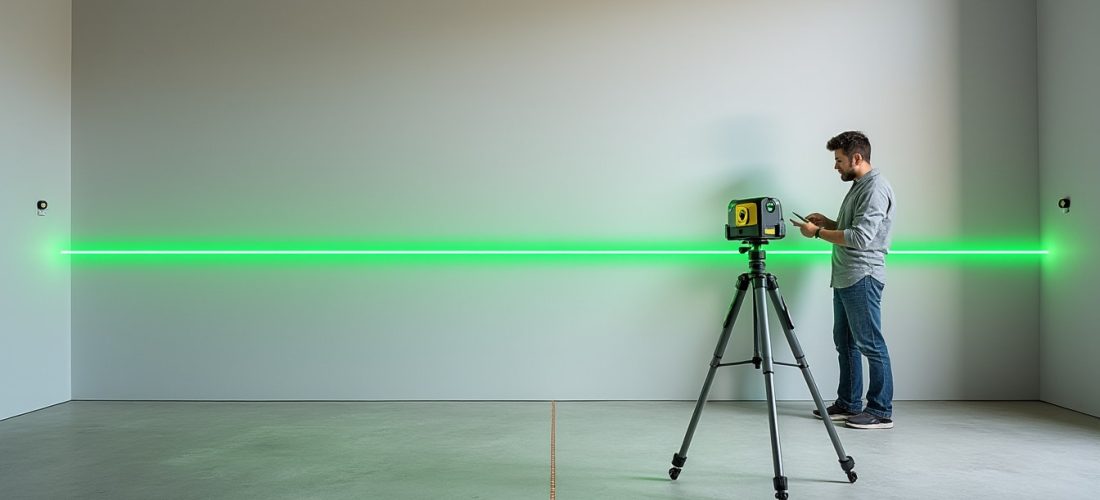

Placez le laser à peu près à égale distance des deux murs. Projetez la ligne horizontale et marquez sa hauteur sur le mur A, puis sur le mur B ; ces repères constituent la référence initiale.
Comparer les repères sans déplacer la référence
Déplacez ensuite l’appareil près du mur A, sans masquer les repères. Faites coïncider la ligne projetée avec la marque initiale sur ce mur, en réglant la hauteur du support sans incliner l’appareil hors de sa plage d’auto-nivellement.
Observez alors la ligne sur le mur B et mesurez son écart avec la marque initiale. Répétez la séquence pour confirmer le résultat ; si les mesures varient beaucoup, recherchez d’abord un mouvement du trépied ou une lecture imprécise.
Le tableau aide à interpréter le résultat sans confondre une valeur d’écart avec une précision exprimée par mètre :
| Élément | Ce qu’il faut relever | À quoi cela sert |
|---|---|---|
| Distance A-B | Longueur entre les murs | Rapporter l’écart à une distance connue |
| Repère initial | Hauteur du faisceau sur A et B | Créer une référence de comparaison |
| Nouvelle lecture | Position du faisceau sur B après déplacement | Mesurer la différence avec le repère |
| Spécification | Tolérance indiquée par le fabricant | Décider si le résultat reste acceptable |
Calculer l’écart et juger la précision du laser
La mesure brute doit être rapportée à la distance de contrôle avant toute décision. La formule est simple : divisez l’écart mesuré en millimètres par la distance en mètres pour obtenir une déviation en millimètres par mètre.
Par exemple, un écart de 1,5 mm sur 5 m correspond à 0,3 mm/m. Cette valeur ne signifie pas automatiquement que l’appareil est défectueux : comparez-la à la tolérance indiquée dans sa notice ou sur sa fiche technique.
Lire la tolérance et éviter les faux diagnostics
Une précision annoncée de ± 0,3 mm/m correspond à une déviation admissible de 0,3 mm pour chaque mètre, selon les conditions précisées par le fabricant. À cinq mètres, cela représente 1,5 mm ; à dix mètres, 3 mm. La limite exacte dépend toutefois du modèle.
Un tableau de calcul évite les conversions approximatives. Les exemples ci-dessous sont des calculs d’illustration, et non des caractéristiques attribuées à un appareil particulier.
| Écart mesuré | Distance de contrôle | Déviation calculée |
|---|---|---|
| 1 mm | 5 m | 0,2 mm/m |
| 1,5 mm | 5 m | 0,3 mm/m |
| 2 mm | 5 m | 0,4 mm/m |
| 3 mm | 10 m | 0,3 mm/m |
Choisir entre réglage personnel et atelier agréé
Après le calcul, comparez le résultat à la tolérance du fabricant et au niveau de précision requis par vos travaux. Un petit écart situé dans la marge annoncée ne justifie pas forcément un réglage, tandis qu’une dérive répétée au-delà de cette marge appelle une vérification plus poussée.
Certains modèles proposent une procédure de calibrage accessible à l’utilisateur, par menu ou par vis prévues à cet effet. D’autres, notamment plusieurs lasers à lignes grand public, ne permettent pas de réglage externe : ouvrir le boîtier peut endommager l’appareil ou compromettre sa garantie.
Préserver la fiabilité après la vérification
Suivez exclusivement les instructions de la notice si le réglage par l’utilisateur est autorisé. Travaillez sur une surface stable, avec une batterie chargée, et contrôlez de nouveau l’appareil après chaque correction ; un ajustement approximatif peut aggraver le défaut initial.
Si la procédure n’est pas documentée, si l’écart reste important ou si le pendule oscille anormalement, confiez le niveau à un atelier agréé. Pour limiter les dérèglements, transportez-le dans son coffret, activez le verrouillage prévu à cet effet et nettoyez les fenêtres optiques avec un chiffon doux.
Les gestes d’entretien les plus utiles sont :
- Ranger l’appareil dans une mallette rigide
- Verrouiller le mécanisme avant le transport
- Nettoyer les optiques sans solvant ni pression
- Refaire le test après un choc ou une chute
Une mesure répétable, un calcul correct et le respect des limites du fabricant forment la meilleure base pour conserver un alignement fiable avant de commencer les travaux.
