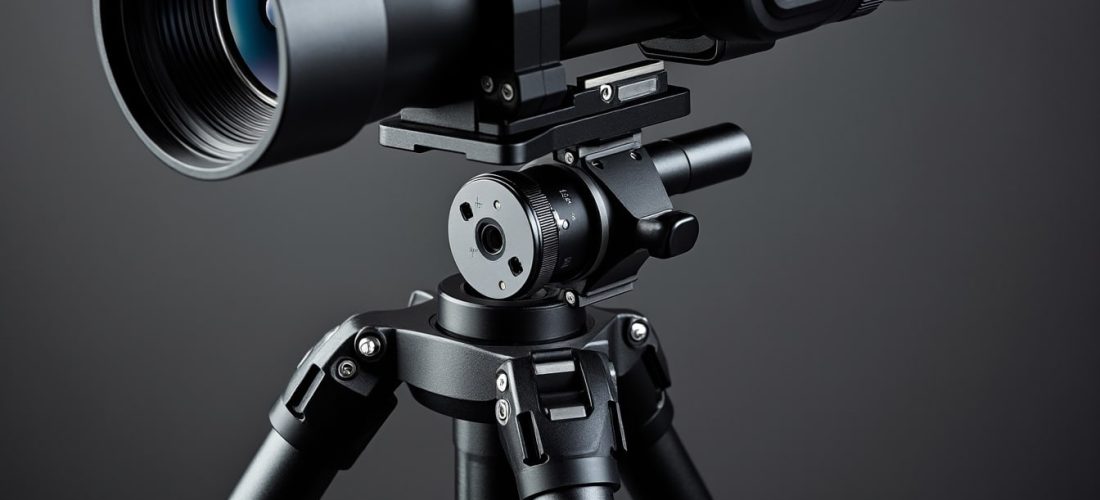

Sur un chantier, un instrument peut être parfaitement réglé et pourtant perdre en précision si sa base bouge sous l’effet d’une rotation. Le trépied, l’embase et l’adaptateur forment une chaîne de fixation dont chaque élément contribue à la stabilité.
Le choix dépend de l’instrument, des conditions de travail et du niveau de précision recherché. Comprendre l’hystérésis, le nivellement et la compatibilité des filetages aide à éviter des erreurs discrètes, mais coûteuses.
À retenir :
- Rigidité de l’embase adaptée aux mesures et aux instruments
- Compatibilité des filetages vérifiée avant le montage
- Stabilité du trépied préservée pendant chaque rotation
- Adaptateur utile pour créer un point de référence commun
Embase de topographie : rigidité et précision angulaire
Après avoir vérifié la chaîne de fixation, il faut examiner le composant qui relie directement l’instrument au support. Une embase insuffisamment rigide peut se déformer légèrement pendant le mouvement, puis revenir à sa position avec un décalage angulaire.
Hystérésis : comprendre le mouvement de l’embase
Dans une embase, l’hystérésis désigne le déplacement relatif entre la plaque supérieure et la base après la rotation d’un instrument. Selon Leica Geosystems, un mouvement de 0,3 micromètre correspond à une erreur angulaire d’une seconde d’arc, ce qui explique l’importance de la rigidité en torsion.
Le phénomène devient particulièrement sensible avec une station motorisée, qui accélère et freine rapidement. Une petite déformation répétée peut alors affecter l’alignement, même si le trépied paraît stable à l’œil nu.
Le tableau compare les classes de performance et les usages indiqués par le fabricant. Les seuils désignent une hystérésis maximale, et non une garantie de précision globale du relevé.
| Série | Hystérésis maximale | Usages indiqués |
|---|---|---|
| Professional 5000 | 1 seconde d’arc | Mesures d’angle exigeantes et instruments motorisés |
| Professional 3000 | 3 secondes d’arc | Instruments non motorisés de 5 à 7 secondes d’arc et antennes GNSS |
| Professional 1000 | 5 secondes d’arc | Instruments non motorisés de 7 secondes d’arc et antennes GNSS monofréquence |
| Ensemble des séries | Selon la série choisie | Vis calantes conçues pour un réglage régulier et sans entretien |
Selon Leica Geosystems, la série Professional 5000 convient notamment aux instruments motorisés, tandis que les autres séries répondent à des besoins moins exigeants. Le choix doit donc suivre les spécifications de l’instrument utilisé.
Quand la rigidité est adaptée à la mesure, l’attention peut se déplacer vers les conditions concrètes de montage et de nivellement.
Trépied et nivellement : sécuriser l’installation sur le terrain
Une embase performante ne compense pas un trépied mal installé : l’assise doit rester ferme pendant les visées et les déplacements de l’opérateur. Sur un sol meuble ou irrégulier, le montage et le nivellement deviennent des étapes décisives.
Stabilité du trépied et réglage des vis calantes
Les vis calantes permettent de centrer le niveau de l’instrument avec précision. Selon Leica Geosystems, celles de ses embases sont conçues pour conserver des mouvements réguliers sans entretien, y compris dans des environnements difficiles.
Sur un chantier poussiéreux, un réglage fin avec des gants peut faire gagner du temps. Les embases Professional 3000 disposent de vis de plus grand diamètre, prévues pour faciliter leur manipulation dans ces conditions.
Avant la mesure, une vérification méthodique limite les risques de déplacement. Ces gestes simples ne remplacent pas le contrôle de l’instrument, mais sécurisent son support.
Contrôles pratiques du montage :
- Enfoncer fermement les pieds dans un sol meuble
- Vérifier le serrage de l’instrument sur l’embase
- Contrôler le niveau après chaque déplacement du trépied
- Écarter les appuis instables près d’une circulation de chantier
Choisir une embase selon l’environnement de travail
La poussière, l’humidité et les variations de température sollicitent les pièces mécaniques et les surfaces d’appui. Selon les informations techniques de Leica Geosystems, ses embases sont prévues pour fonctionner dans des conditions environnementales difficiles.
Le plomb optique sert au centrage au-dessus du point de station. Les données fournies indiquent qu’il est conçu pour rester robuste et nécessiter peu de rectifications au cours de l’utilisation.
Quand le support est correctement nivelé, un adaptateur peut élargir les usages sans remplacer tout le matériel déjà présent sur le terrain.
Adaptateur pour trépied : compatibilité et point de référence
Après la mise en place du support, l’adaptateur permet de fixer d’autres accessoires sur une embase ou un trépied. Le système RSFP-X90 de Rothbucher propose plusieurs filetages afin de s’accorder au matériel disponible.
Filetages et montage du RSFP-X90
Avant le montage, il faut identifier le filetage de l’accessoire et celui du support. Un raccord inadapté peut empêcher la fixation correcte ou créer un jeu qui fragilise l’alignement.
Le tableau distingue les trois versions mentionnées pour le RSFP-X90. Le choix se fait selon le côté à raccorder et le type d’accessoire utilisé.
| Version | Filetage | Usage indiqué |
|---|---|---|
| Filetage intérieur | 5/8 pouce | Trépied ou embase |
| Filetage extérieur | 5/8 pouce | Mini-prisme |
| Filetage intérieur | 3/8 pouce | Trépied ou embase |
| Conditionnement | Lot de 10 | Approvisionnement du modèle RSFP-X90 |
Les informations produit indiquent une compatibilité avec des accessoires magnétiques Rothbucher, notamment des mini-prismes et des cibles destinées au scanner ou au drone. Il reste prudent de vérifier la référence précise avant toute commande.
Créer un point fixe pour les contrôles et relevés
Fixé au support, l’adaptateur peut transformer le trépied en point de référence pour des opérations répétées. Cette configuration peut servir à l’auscultation d’ouvrages, à la topographie, à la numérisation 3D ou à la photogrammétrie.
Par exemple, une équipe qui contrôle un bâtiment peut conserver le même emplacement de référence pour installer une cible compatible lors de différentes interventions. La répétabilité dépend toutefois du montage, de la stabilité du support et du contrôle de l’alignement.
Critères de sélection de l’adaptateur :
- Filetage correspondant au support et à l’accessoire
- Fixation ferme sans jeu perceptible
- Compatibilité confirmée avec les cibles prévues
- Usage adapté aux relevés ou contrôles envisagés
Une vérification du filetage avant l’achat évite les raccords improvisés et préserve la précision recherchée sur le terrain.
Pour une mesure fiable, la précision ne dépend pas d’un seul accessoire : elle résulte de la rigidité de l’embase, de la stabilité du trépied et d’un montage compatible.
Source : Leica Geosystems, documentation technique sur les embases Professional ; informations produit Rothbucher sur l’adaptateur RSFP-X90.
Fait par Edmond
